Узел крепления КГН
Цена по-запросу
Под заказ
Узел крепления КГН предназначен для крепления гирлянд изоляторов на специальных переходах с большими механическими нагрузками.
Особенности
Узел крепления данного типа позволяет осуществить привязку к опорам трубчатой и другой конструкции.
| Марка узла крепления | Размеры, мм | Разрушающая нагрузка кН, не менее | Масса, кг | |||||
| B | L | H | H1 | D | d | |||
| КГН-7-5 | 16 | 60 | 120 | 105 | 17 | 32 | 70 | 3,07 |
| КГН-12-5 | 22 | 70 | 160 | 140 | 23 | 40 | 120 | 5,2 |
| КГН-16-5 | 25 | 70 | 160 | 140 | 26 | 40 | 160 | 5,22 |
| КГН-21-5 | 28 | 85 | 180 | 160 | 29 | 50 | 210 | 10,1 |
| КГН-25-5 | 32 | 90 | 180 | 160 | 34 | 53 | 250 | 11,2 |
| КГН-30-5 | 36 | 100 | 200 | 180 | 38 | 56 | 300 | 15,6 |
| КГН-35-5 | 38 | 105 | 200 | 180 | 40 | 60 | 350 | 19,7 |
| КГН-45/30-1А | 40 | 115 | 22 | 190 | 42 | 56 | 450 | 16,0 |
| КГН-45-5 | 40 | 115 | 220 | 200 | 42 | 70 | 450 | 23,6 |
| КГН-53-5 | 42 | 120 | 220 | 200 | 44 | 70 | 530 | 24,60 |
| КГН-60-5 | 45 | 125 | 220 | 200 | 47 | 75 | 600 | 29 |
| КГН-75-5 | 50 | 140 | 250 | 230 | 52 | 85 | 750 | 41,3 |
| КГН-90-5 | 56 | 145 | 250 | 230 | 58 | 90 | 900 | 47,1 |

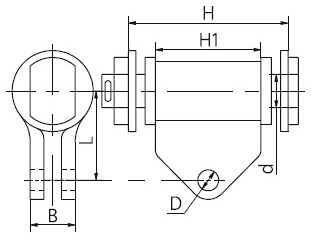

Габаритные и присоединительные размеры узлов КГН
