Ушко специальное УСК
Цена по-запросу
Под заказ
Ушко специальное укороченное с гнутым пальцем УСК предназначено для соединения стержня подвесного изолятора или серьги с другой линейно-подвесной арматурой.
Модификации
- УСК-7-16,
- УСК-12-16,
- УСК-16-20,
- УСК-21-20,
- УСК-30-24,
- УСК-40-28.
Конструктивное исполнение
Гнездо сферического шарнирного соединения ушка выполняется по ГОСТ 27396-93.
Благодаря наличию гнутого пальца в конструкции ушка обеспечивается шарнирное соединение цепного типа со скобами СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ для двухцепных подвесок.
Данный тип не рассчитан для крепления к ним защитной арматуры. Применение ушек позволяет уменьшить длину изолирующей подвески, ее массу и стоимость.
| Тип | Размеры, мм | Разрушающая нагрузка кН, не менее | Масса, кг | |||
| Н | А | В | d | |||
| УСК-7-16 | 67 | 19,2 | 110 | 18 | 70 | 1,2 |
| УСК-12-16 | 78 | 19,2 | 130 | 25 | 120 | 2,1 |
| УСК-16-20 | 90 | 23 | 142 | 28 | 160 | 3,3 |
| УСК-21-20 | 90 | 23 | 168 | 28 | 210 | 4,17 |
| УСК-30-24 | 99 | 27,5 | 194 | 36 | 300 | 6,84 |
| УСК-40-28 | 125 | 32,0 | 225 | 42 | 400 | 10,9 |

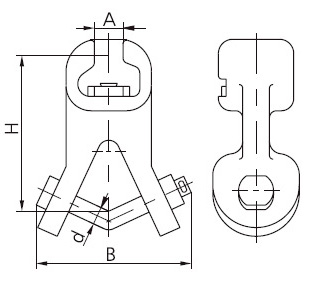

Габариты ушка УСК
