Термопреобразователь сопротивления ТСП-0889
Термопреобразователь сопротивления ТСП-0889 (ТУ 25-7363.076-91) предназначен для измерения температуры металла рабочей зоны термопластавтоматов (типа KuASY (ТСП-0889, рис. 3) и на линиях производства химического волокна (ТСП-0889, рис. 1, 2).
|
Рабочий диапазон измеряемых температур, °С |
|
|
для рис. 1, 2 |
от -50 до +350 |
|
для рис. 3 |
от -50 до +300 |
|
Условное обозначение НСХ преобразования (ГОСТ 6651) |
|
|
Класс допуска (ГОСТ 6651) |
100П |
|
Схематическое изображение соединений (ГОСТ 6651) |
В |
|
Показатель тепловой инерции, с, не более |
2 |
|
для рис. 1, 2 |
10 |
|
для рис. 3 |
20 |
|
Условное давление измеряемой среды Pу, МПа |
0,1 |
|
Материал защитной арматуры |
сталь 08Х13 или 12Х18Н10Т |
|
Материал головки термопреобразователя (рис.1) |
прессматериал АГ-4В |
|
Головка термопреобразователя (рис.1) водозащищенного исполнения. |
|
|

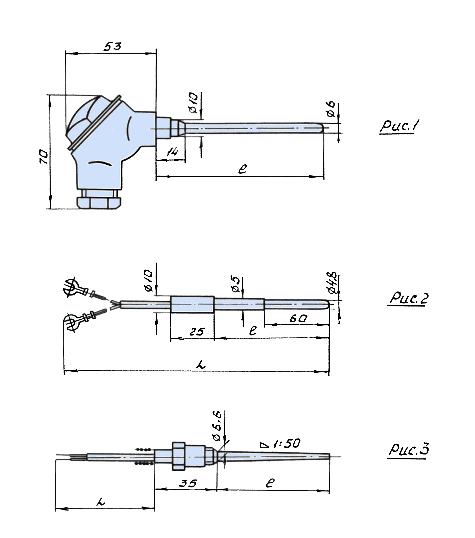

Рис.1 |
l, мм |
160 |
250 |
320 |
400 |
|
|
Рис.2 |
l, мм |
60 |
160 |
320 |
630 |
|
|
|
L, мм |
340 |
440 |
600 |
785 |
|
|
Рис.3 |
l, мм |
40 |
65 |
|
||
|
|
L, мм |
800 |
1000 |
|
||
