Рефлектометр РИФ-9
Основным назначением цифрового импульсного рефлектометра РИФ-9 является расчёт расстояния от точки установки прибора до повреждённого участка линии кабеля.
Основные возможности
- Выявление повреждения и вычисление расстояния до него рефлектометрическим способом на несимметричных и симметричных кабельных линиях.
- Измерение длины находящихся в бухтах и на барабанах кабелей.
- Проведение расчёта дистанции до повреждённого участка КЛ.
- Сохранение полученной информации с последующей возможностью обработки рефлектограмм.
- Определение дистанции до повреждённого участка КЛ при работе в составе передвижной лаборатории испытания кабелей. Позволяет находить неисправности на дальности до ста километров.
|
Наименование |
Числовое выражение |
Комментарии |
|||||
|
Пределы измерения, км |
0,1; 0,2; 0,5; 1; 2; 4; 8; 16; 32; 64; 100 |
Коэффициент укорочения 1,50 |
|||||
|
Наименьшая дистанция поиска, мм |
3000 |
― |
|||||
|
При данных коэффициентах укорочения разрешающая способность, мм |
1,5 |
500 |
― |
||||
|
1,87 |
400 |
― |
|||||
|
Наибольшее отклонение точности замера, в процентах |
0,2 |
― |
|||||
|
Пределы выходного сопротивления, Ом |
20 ― 500 |
Дискретность 10 Ом |
|||||
|
Зондирующий импульс |
амплитуда, В |
45 |
― |
||||
|
длительность, нс |
10 ― 20000 |
― |
|||||
|
Пределы коэффициента усилителя, дБ |
-33 ― 104 |
― |
|||||
|
Число испытаний для получения среднего результата |
1 ― 255 |
― |
|||||
|
Установка коэффициента укорочения |
диапазон |
1,000 ― 3,000 |
― |
||||
|
дискретность |
0,001 |
― |
|||||
|
Наибольшее U на входах, В |
50 |
― |
|||||
|
Способы замера дистанции |
― |
TDR ICE Decay ARC |
|||||
|
Объём памяти |
о коэффициентах укорочения |
1200 |
― |
||||
|
рефлектограмм с параметрами |
1000 |
― |
|||||
|
Связь с ПК |
― |
RS-486, USB, Bluetooth |
|||||
|
Обновление ПО |
― |
Через USB |
|||||
|
Разрешение монитора |
800 x 600 |
Сенсорный TFT |
|||||
|
Минимальное время работы, минут |
360 |
― |
|||||
|
Энергоснабжение |
U аккумулятора, В |
12 |
― |
||||
|
потребляемый ток, А |
1 |
― |
|||||
|
стороннее питание, В |
12 - 24 |
― |
|||||
|
ёмкость аккумулятора, мАч |
9000 |
― |
|||||
|
зарядный ток, мА |
1000 |
― |
|||||
|
наибольший ток утечки, мА |
1 |
― |
|||||
|
Габариты, мм |
366 x 271 x 178 |
― |
|||||
|
Масса рефлектометра, кг |
7,4 |
― |
|||||

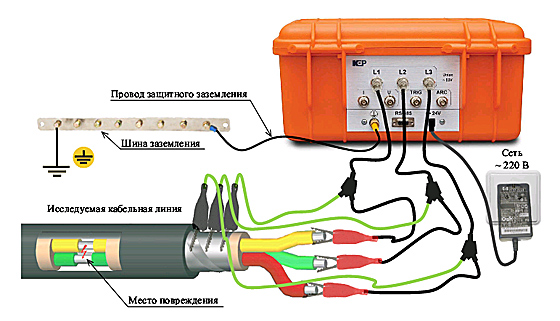

Рис. 1 - схема подключения портативного рефлектометра РИФ-9 к кабелю
|
№ |
Наименование |
Длина, мм |
Количество, шт. |
Примечание |
|
|
1. |
Цифровой рефлектометр РИФ-9 |
― |
1 |
― |
|
|
2.
|
Кабель
|
сигнальный |
1000 |
4 |
― |
|
для высоковольтных испытаний |
500 |
2 |
В комплекте с ЛИК
|
||
|
сигнальный |
500 |
4 |
В комплекте с ЛИК |
||
|
для подключения к ПК |
― |
1 |
― |
||
|
3. |
Зарядное устройство |
― |
1 |
― |
|
|
4. |
Предохранитель |
― |
6 |
― |
|
|
5. |
Флеш ― накопитель USB |
― |
1 |
С программным обеспечением |
|
|
6. |
Упаковка |
― |
1 |
― |
|
|
7. |
Батарея питания |
― |
1 |
― |
|
|
8. |
Инструкция по использованию рефлектометра |
― |
1 |
― |
|
|
9. |
Руководство пользователя |
― |
1 |
Для программного обеспечения РИФ-9 |
|
|
10. |
Паспорт изделия |
― |
1 |
― |
|
