Расходомер газа Дозор-С-М-10
Расходомер газа Дозор-С-М-10 применяют для мгновенной оценки и обнаружения потери газа через ПСК и другие продувочные трубопроводы.
Основные особенности
Принцип работы расходомера Дозор-С-М-10 основывается на измерении концентрации в свече, которая зависит от величины его утечки.
Для этого в свечу (сбросную) с внешней стороны крепиться зонд, после этого в течении 5 - 10 секунд производится замер, и фиксируются результаты в памяти устройства, с указанием даты и времени проведения замера.
Данная модель расходомера состоит:
- переносного измерительного блока сигнализатора ДОЗОР-С-М-10;
- внешнего телескопического зонда (смотрите рис.1).
Преимущества расходомера
- Возможность измерение без врезки в трубопровод.
- При измерении не создает потерь расхода газа и давления в трубопроводе.
- Благодаря высокой чувствительности, есть возможность контроля наименьших потерь газа.
- Результаты автоматически архивируются.
- Как дополнительная опция, есть возможности установки GPS-модема, что дает возможность регистрировать перемещение персонала в течении всего рабочего дня.
|
Параметр |
Значение |
|
|
Контролируемая среда |
природный газ, метан |
|
|
Диапазон контроля утечки газа в зависимости от Dy сбросной свечи: |
20 мм |
0,001 - 0,016 м3/ч |
|
50 мм |
0,005 - 0,180 м3/ч |
|
|
80 мм |
0,01 - 0,2 м3/ч |
|
|
Время измерения |
не превышает 10 с |
|
|
Класс взрывозащиты |
1ExibdIIBT4 X |
|
|
Время непрерывной работы без дополнительного заряда аккумулятора |
не менее 20 ч |
|
|
Длина телескопического зонда |
2,4 / 6 м |
|
|
Вес расходомера |
не более 1,5 кг |
|

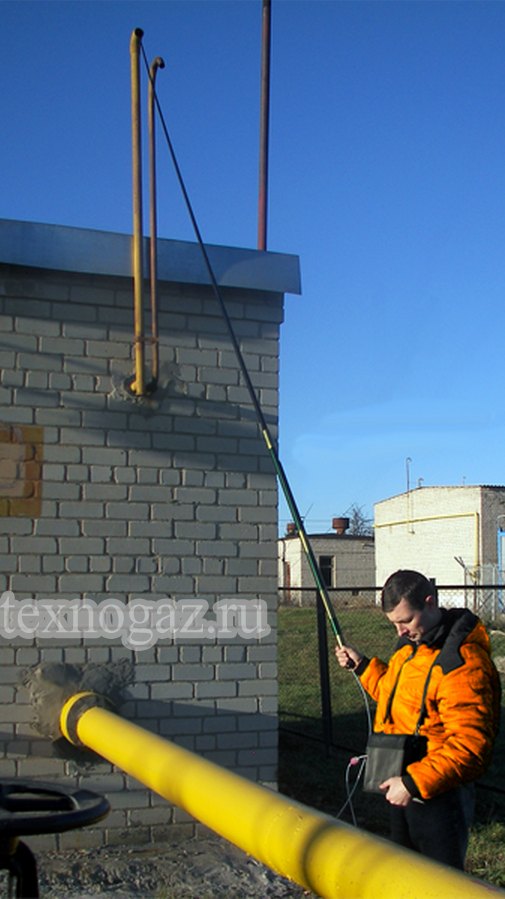

Рис.1 - пример использования внешнего телескопического зонда и расходомера модели Дозор-С-М-10
