Преобразователь DV-UT-08a-SHT-320-Z

Артикул:

1131

Производитель:

ЧАО «ТЭРА»

Наличие на складе:

Уточняйте у менеджера

Документация:

pasport_dlya_preobrazovatelya_dv-ut-08a-sht-320-z.pdf

rukovodstvo_dlya_preobrazovatelya_dv-ut-08a-sht-320-z.pdf

Цена по-запросу

Под заказ

В корзину

Преобразователь DV-UT-08a-SHT-320-Z предназначен для измерения относительной влажности воздушной среды с выходным унифицированным сигналом 4... 20 мА.

Принцип действия

Для измерения влажности используется калиброванный датчик влажности с цифровым выходом.

Цифровой сигнал содержит линеаризованную и масштабированную информацию об измеряемой влажности. Цифровой сигнал подается в микроконтроллер, где происходит преобразования в аналоговый сигнал.

Контроль наличия внешнего токового сигнала производится светодиодным индикатором.

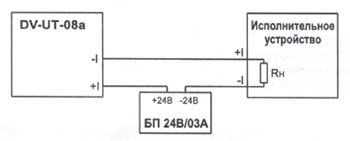

Рис.1. Схема подключения преобразователя влажности DV-UT-08a-SHT-320-Z

Конструктивное исполнение

Преобразователь состоит из:

защитного воздухопроницаемого чехла (1)
платы чувствительных элементов влажности и температуры (2)
стальной защитной арматуры (3)
пластикового корпуса Z 67 с зажимом кабельным PG7 для подключения (4)
электронной платы преобразователя (5)
единичного светодиодного индикатора наличия токового выхода (6)

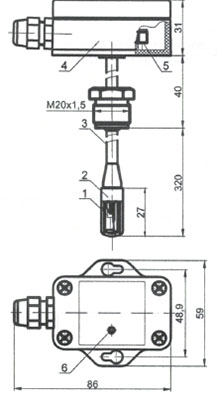

Рис.2. Схема габаритных размеров преобразователя влажности DV-UT-08a-SHT-320-Z

Технические характеристики
Параметры	Значения
Напряжение питания, В	12 - 24
Сопротивление изоляции, кОм	200
Максимальный ток короткого замыкания, мА	30
Динамический диагноз измерения влажности (без конденсации влаги),%	0...100
Гарантированный диапазон измерения влажности (без конденсации влаги),%	10...93*
Максимальное сопротивление нагрузи (включая и сопротивление линии) при Uп=24В, Ом	500
Динамический диапазон значений выходного сигнала, мА	4...20
Зависимость выходного тока от измеряемой влажности	линейная
Максимальная основная приведенная погрешность измерения влажности, %: в диапазоне 0...20 в диапазоне 20...80 в диапазоне 80...100	4 3 4
Максимальная дополнительная относительная суммарная погрешность, вызванная измерением в рабочих пределах напряжения питания, температуры окружающей среды, сопротивления нагрузки, %	0,5
Постоянная времени, max, с	30
Длина монтажной части L, мм	320
Степень защиты по ДСТУ EN 60529:2014: платы преобразования измерительного узла	IP54 IP00
