Погодозависимый контроллер HC-1

Погодозависимый контроллер HC-1 предназначен для:

• поддержания температуры в смесительном контуре с 3-х или 4-х ходовым клапаном, имеющим сервопривод с 3-х точечным управлением;
• ночного понижения температуры в смесительном контуре согласно недельного графика;
• управления источником тепла ( котлом ) при помощи контакта ВКЛ/ВЫКЛ;
• поддержания температуры в бойлере косвенного нагрева при помощи загрузочного насоса.

Области применения

• Система отопления с трехходовым краном.
• Система кондиционирования (охлаждения) с трехходовым краном.
• Управление источником тепла (холода) – вкл/выкл.
• Поддержание температуры ГВС в емкостном бойлере.

Основные функции:

• погодозависимое регулирование — заданная температура отопительного контура определяется на основе выбранной кривой нагрева и измеренной температуры окружающей среды
• поддержание постоянной температуры — заданная пользователем температура отопительного контура поддерживается постоянной в независимости от изменений температуры окружающей среды;
• управление источником тепла (включение источника тепла при запросе тепла от смесительного контура );
• автоматическое переключение режима ДЕНЬ/НОЧЬ по заданной недельной программе;
• управление насосом загрузки бойлера косвенного нагрева, автоматическое поддержание температуры ГВС.

Погодозависимый регулятор отопления HC-1 оснащён программируемым таймером (работа часов поддерживается в течение 24 часов при отключенном питании регулятора).

Регулятор может использоваться в рамках домашней и подобно ей системе отопления, а также в промышленных применениях.

Преимущества

• Небольшой корпус, шириной как четырехполюсный автомат, позволит добавить регулятор в существующие щитки электроснабжения с минимальными затратами.
• Высокая точность поддержания температуры в контуре.
• Минимальная стоимость регулятора.
• Экономные датчики DS18B20 для измерения температуры.

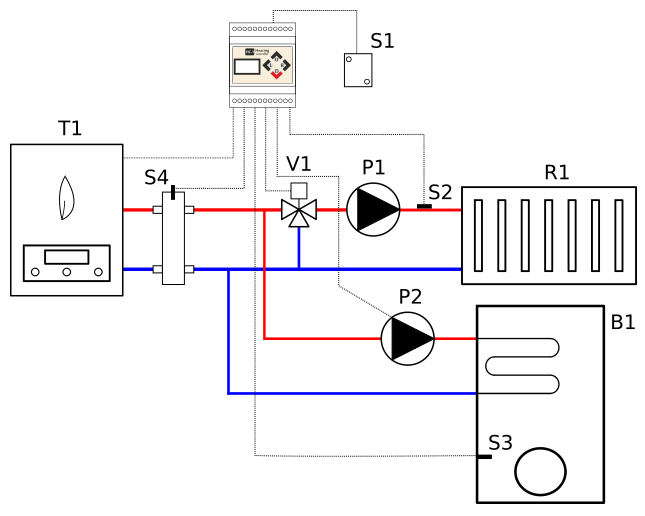

Типовая схема включения регулятора HC-1, где

• T1 – источник тепла (электрический, газовый, твердотопливный котел; тепловой насос и т.п.) ;
• B1 – емкостной бойлер;
• P1 – насос отопления;
• P2 – насос нагрева бойлера;
• V1 – смесительный 3-х ходовой кран с 3х точечным электроприводом.

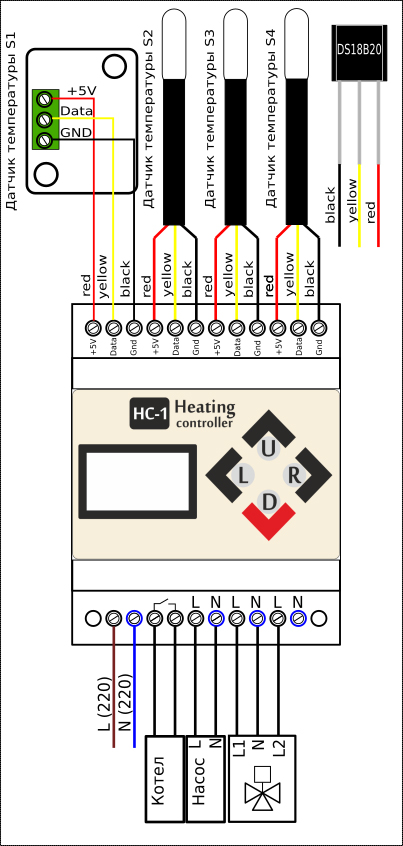

Схема внешних подключений

• S1 – датчик наружной температуры.
• S2 – датчик температуры контура отопления.
• S3 – датчик температуры контура горячего водоснабжения / обратного трубопровода.
• S4 – датчик температуры контура источника тепла.
